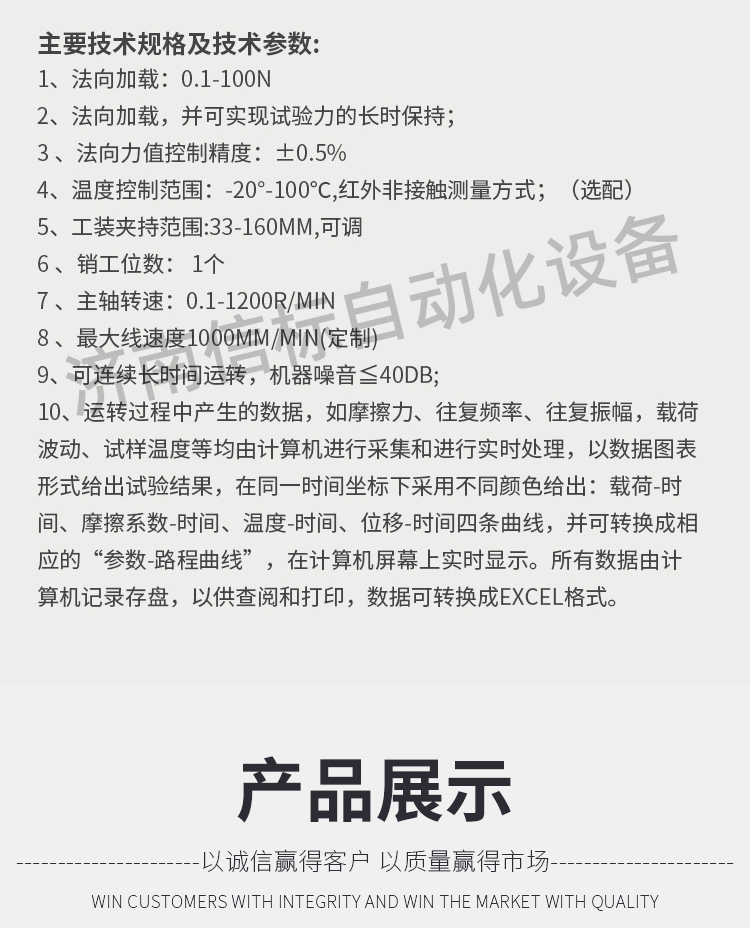

主要技術規格及技術參數
2.1法向加載：0.1-100N
2.2法向加載，并可實現試驗力的長時保持；
2.3 法向力值控制精度：±0.5%
2.4溫度控制范圍：-20°-100℃,紅外非接觸測量方式；（選配）
2.5工裝夾持范圍:33-160mm,可調
2.6 銷工位數： 1個
2.7 主軸轉速：0.1-1200r/min
2.8 最大線速度1000mm/min(定制)
2.9可連續長時間運轉，機器噪音≦40dB;
2.10運轉過程中產生的數據，如摩擦力、往復頻率、往復振幅，載荷波動、試樣溫度等均由計算機進行采集和進行實時處理，以數據圖表形式給出試驗結果，在同一時間坐標下采用不同顏色給出：載荷-時間、摩擦系數-時間、溫度-時間、位移-時間四條曲線，并可轉換成相應的“參數-路程曲線”，在計算機屏幕上實時顯示。所有數據由計算機記錄存盤，以供查閱和打印，數據可轉換成Excel格式。1.主要技術要求及滿足情況：（水平運動總成選配）
為滿足2的各項技術要求，本產品擬采用以下方案

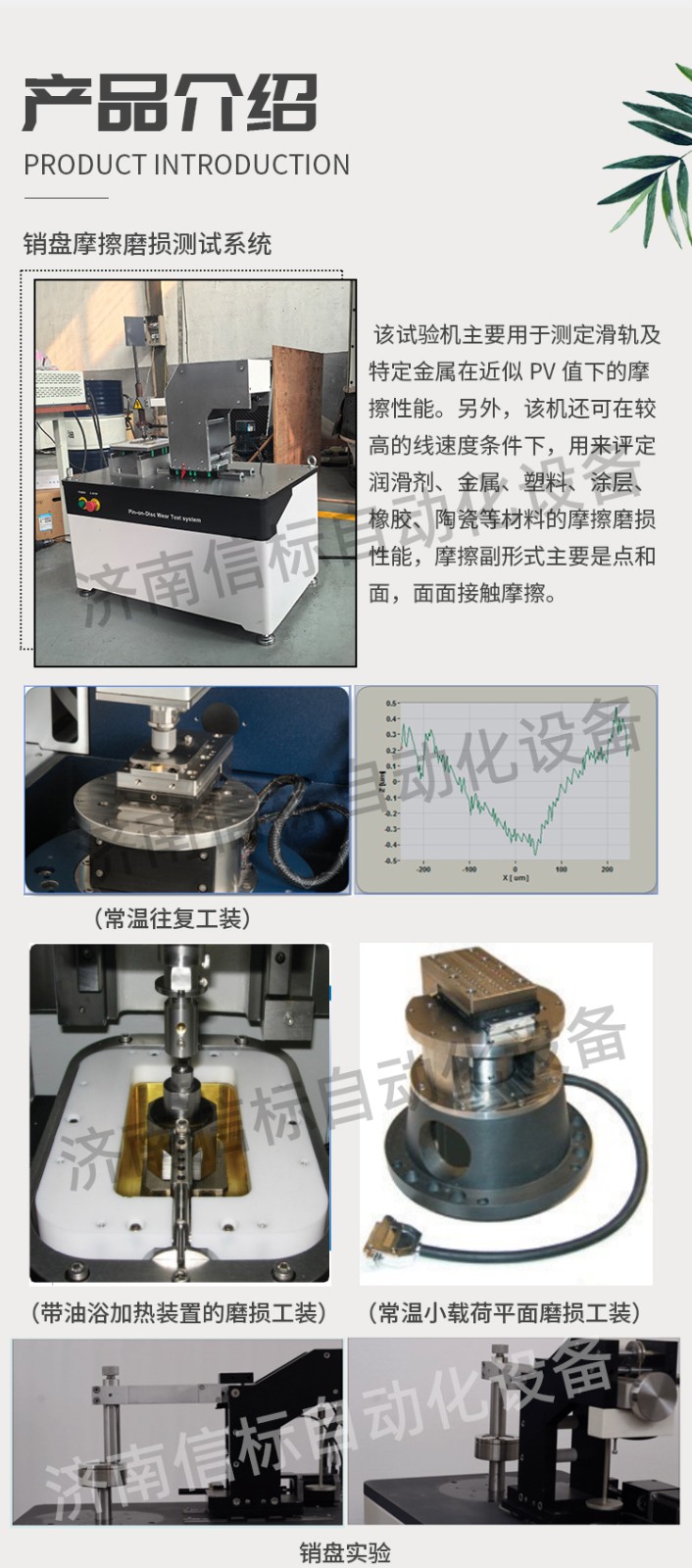

3.1該試驗機由法向加載系統、水平杠桿，扭矩測力系統，溫控系統，其冷卻及潤滑裝置、電氣控制柜及計算機實時數據采集及控制系統（包括軟件）等部分組成；

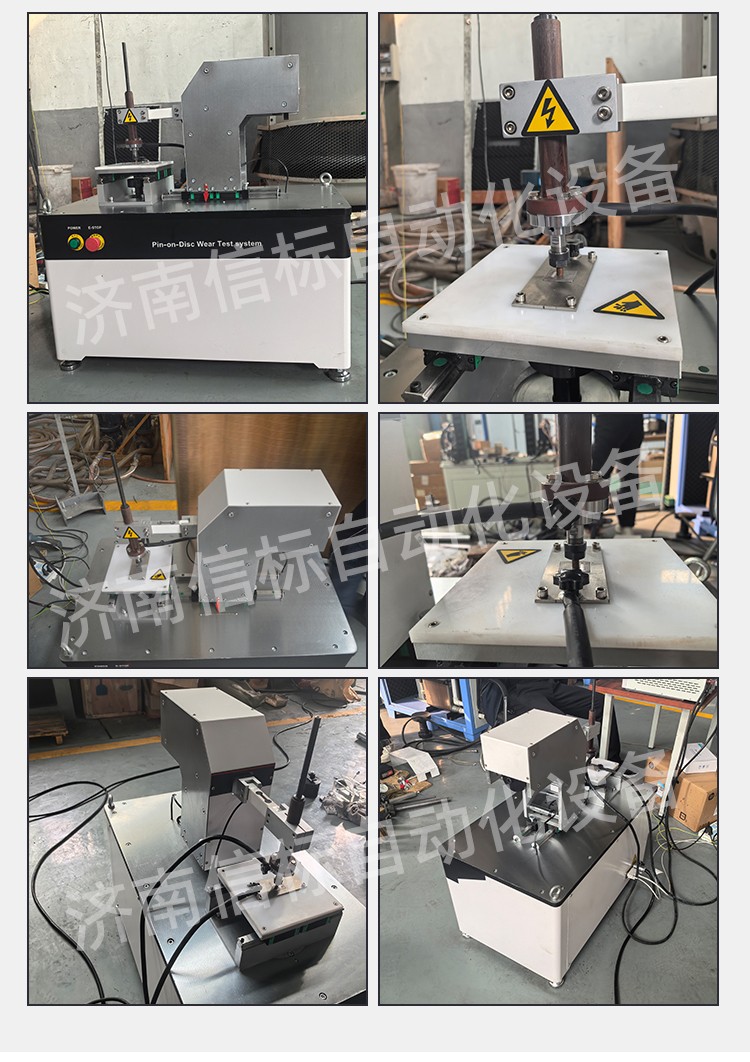

試驗機主機主要由主機機座、水平機座、法向主軸及其驅動系統、試驗力施加裝置、摩擦扭矩及位移高精度傳感測量系統、試驗力測量及摩擦溫度測量系統等組成；試驗機法向加載系統采用杠桿+砝碼，精度高，可靠性好；水平加載系統采用直線電機作為加載系統，控制精度高，相應快，主機機座采用較大質量的鑄鐵件，固有頻率高，吸震抗震性能好，箱體座也是采用鐵件經數控鏜加工后將電主軸牢固鎖緊在箱體座中，這樣可以提高加載工作時的平穩性。
