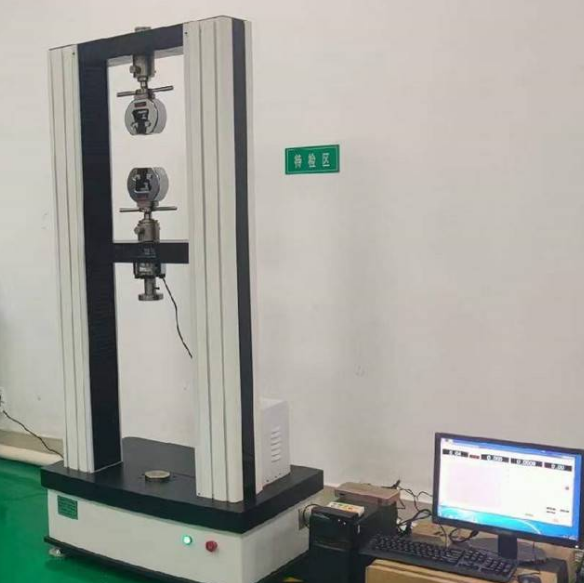

絕緣子彎扭一體試驗機

微機控制絕緣子彎扭綜合試驗臺絕緣子彎扭一體試驗機是專門針對絕緣子類設計的專用試驗機。計算機系統通過全數字控制器，經伺服系統控制油缸作用于試樣，完成絕緣子的彎曲、扭轉、拉伸、壓縮等多種力學性能試驗。

絕緣子彎扭試驗裝置主要針對復合絕緣子、陶瓷絕緣子、玻璃鋼絕緣子、半導體絕緣子、合成絕緣子等絕緣子做彎曲、扭轉性能試驗。

絕緣子彎扭一體試驗機主要技術指標：

1. 彎矩5000KN;扭矩100000N.m;(可定制)

2. 試驗力測量范圍: 0.4%--100%。

3. 試驗力示值精度:優于示值±0.5%

4. 試驗力分辨力:1/500000(全程不分檔)

5. 橫梁位移測量精度:分辨率高于0.0025mm

6. 變形測量精度: ±0.5%(在0.2—10mm范圍內)

7. 試驗速度范圍:0.01—500mm/min,無級調速

8. 速度控制精度:±1%(0.01~10mm/min); ±0.5%(10~220mm/min)

9. 恒力、恒變形、恒位移控制范圍: 0.2%-100%FS

10.恒力、恒變形、恒位移控制精度:設定值<10%FS時,設定值的±1.0%以?xún)?nèi)

設定值≥10%FS時,設定值的±0.1%以?xún)?nèi)

11.試驗空間: 高度100-9000mm(可定制)

12.試樣高度：高度100-9000mm (可定制)

13.工作環境：室溫—35℃,相對濕度不超過80%

標簽：絕緣子彎扭一體試驗機
