絕緣子熱機試驗機

絕緣子熱機試驗機試驗過程

熱機械性能試驗(型式試驗)

1 試驗程序 絕緣子元件應承受四個24h 冷卻和加熱循環，并同時施加拉伸負荷，該負荷的大小保持在所規定機電或機械破壞負荷的60%-65%之間。每個24h循環中，首先應進行將其冷卻到一30℃士5C，然后進行將其加熱到+40℃士50C。應控制冷卻和加熱循環的溫度偏差，以保證記錄的冷卻和加熱溫度之間的溫差為70 K。

在溫度循環中高溫度和低溫度至少均應連續保持4 h.溫度變化的速度實際上并不重要，它取決于試驗裝置。所有溫度應在其中一個絕緣子的金屬附件上或附近測量。

開 始 第 一次冷熱循環之前，應在室溫下在絕緣子上施加拉伸負荷。在每次加熱期終結時，完全卸除該拉伸負荷，并再重新施加，后一次熱循環除外。在第四次24 h循環之后，將其冷卻到室溫，除去拉伸負荷。

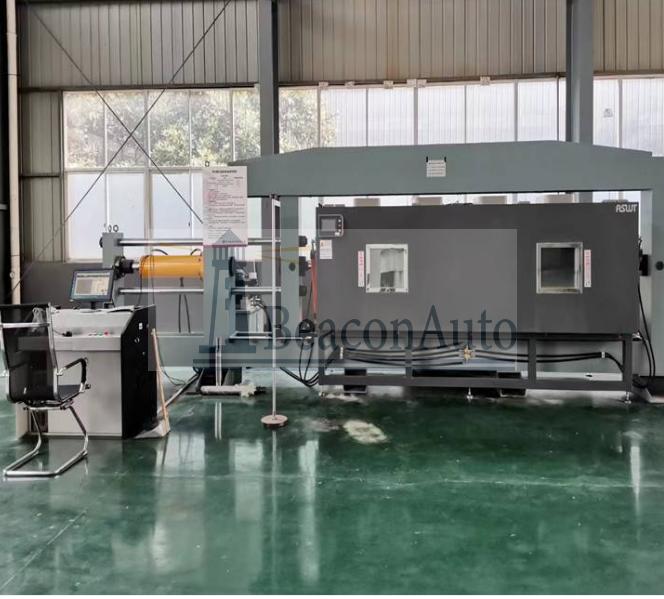

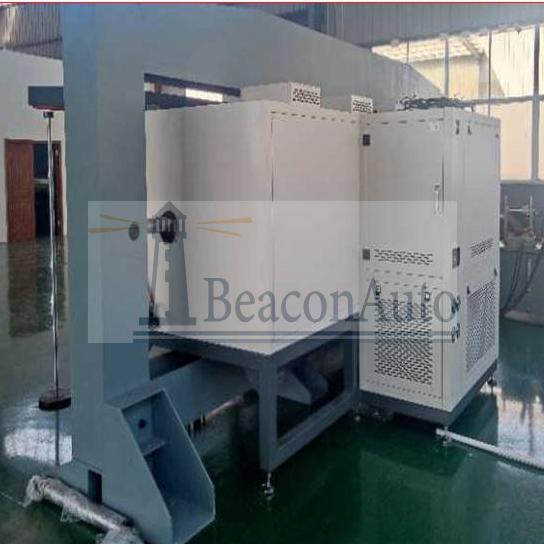

絕緣子熱機試驗機設備功能

1、試驗功能：拉力試驗?zāi)K可做復合絕緣子額定機械負荷、機械破壞負荷試驗等絕緣子相關拉力試驗。同時，設置熱機試驗?zāi)K，以便做溫度循環標準周期為4次24小時循環(共96小時)的熱機試驗。拉力試驗?zāi)K與熱機試驗?zāi)K可獨立運行，運行時不應對另一模塊產生明顯影響。

2、設備類型：拉力試驗?zāi)K、熱機試驗?zāi)K均采用微機控制、立式布置或臥式布置，控制方式采用電液伺服技術，即用伺服閥控制加載方式加載。

標簽：絕緣子熱機試驗機
